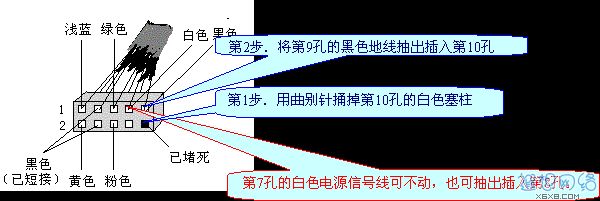

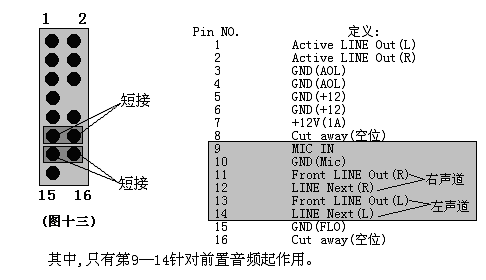

| 【前置USB與音頻的說明】 機箱前置USB/音頻線如何與主板進行連接，對于一些新手有一定難度，要知道一旦接線出錯，輕則無法使用USB和音頻設備，重則燒毀USB設備或主板。 §機箱前置USB接線的定義 首先還是了解一下機箱上前置USB各個接線的定義。通常情況下，紅線：電源正極（接線上的標識為：+5V或VCC）、白線：負電壓數據線（標識為：Data-或USB Port -）、綠線：正電壓數據線（標識為：Data+或USB Port +）、黑線：接地（標識為：GROUND或GND）。某些機箱廠商基于其本身的工藝設計要求，信號線的顏色會與上面介紹的不盡相同，而且考慮到與主板接線的方便性、準確性、通用性，有的機箱廠商將USB線做到一個模塊上（諸如銀河5GNO1、5GNO2、B01機箱，Lite-OnG525E機箱，嘉田5208機箱等），有的機箱廠商考慮到USB線與主板連接時的通用性，則將信號線進行分散并對每一根信號線作以標識（諸如愛特立機箱、富士康機箱、永陽YY5601機箱等），這樣為了適應很多類型的USB接口（以下介紹）。但無論機箱的USB線如何定義，只要明白主板上前置USB接口的每一根針是如何定義的，就不會將USB線接錯！ §主板USB針腳的定義 下面再來看一下主板上的USB針腳定義，雖然目前各品牌主板上擴展的USB針腳定義各不相同，但不外乎以下幾大類型與接線方法： 第一類：8針型 該類型的針腳是1999年以前生產的主板所用，不過目前少數P4級（低檔）主板也有采用這種類型的針腳。通常接線方法：將紅線插入U(xiǎn)SB針腳1與針腳2，余下接線按Data-、Data +、GROUND順序分別插入余下USB針腳（見圖一），第二種接線方式是與第一組接線正好相反（見圖二）。   第二類：9針型 該類型的USB針腳多為最近新出的主板，多見于支持Pentium 4或Athlon XP芯片組的主板（如I845D、I845E、I865PE、SiS 650、VIA P4M266/A、VIA P4X266/E、VIA P4X400等），尤其是支持USB2.0的主板。該類型的USB針腳接線較為統一，可通用于大多數主板。   第三類：10針型 采用該針腳類型的產品多為采用i815、i815E、i815EP、KT133等芯片組的主板，接法較前兩種類型來說要亂得多，總結下來大致有五種接法：      一般來說針腳1就是第一組USB的電源正極，分辨針腳1方法就是看其主板上的標識，有的直接標"1"、有的則是黑色三角或用白粗線條表示。還有就是某些品牌的主板如果兩個前置USB同時連接USB設備的話，會出現其中一個不能正常使用的情況，這屬于該主板的Bug，兩個前置USB單獨使用還是正常的。 §機箱前置音頻接線的定義 通常情況下，紅線：MIC接入、白線或綠線：左右聲道、黑線：接地，另外，有一根橙線或紅線為MIC提供電源。機箱廠商為了使音頻接線通用于各種音頻接口的主板，將信號線分散設計并作以標識，但這是極少數，大多數的音頻線都做到了一個模塊上，便于接線。 §主板前置音頻針的定義 第一類：10針型（其中一針空位），10針型中包含以下三種定義方式。  /49/WBT0B__20060105234631113.png" onload="if(this.width />530){this.resize=true;this.width = 530;}">  （其中圖十二的音頻定義方式極為少見，目前只有大眾FR33E主板采用該種方式） 第二類：16針型（其中兩針空位）  下面將詳細介紹一下八億時空系列機型所采用的主板（支持前置USB/音頻）其前置USB/音頻是如何定義的，在這里只給出各種主板的型號和芯片組類型，因不同機型采用不同品牌的主板且同一種機型也有可能采用不同品牌的主板，故無法歸屬為何種機型。 USB/音頻組合 主板/芯片組 備注 圖三與圖十 精英P6VEM2 /VIA VT8601 精英P6VEM3 /SIS630E 三帝BV23ML /VIA 8601T 三帝S21MT /SIS630ET 三帝P266MLU /VIA P4M266A 三帝PV40M（L） /VIA P4X266 三帝PV51M（L）V1.3/ VIA P4M266 三帝PV41M（L）V1.3/ VIA P4M266 三帝PV52ML / VIA P4M266 三帝PVXEML / VIA P4X266E 捷波P4XDMP / VIA P4X266E 同維M921(LR) / VIA P4X266 同維M925(LR) V1.3 / VIA P4M266 同維M927(LR) V1.3 / VIA P4M266 精英P4VXMS / VIA P4X266 精英P4VXMD / VIA P4X266 精英P4VMM2 V1.3 / VIA P4M266 精英P4VMM2 V3.2 / VIA P4M266 精英P4VMM2 V3.2A / VIA P4M266A 精英P4VMM2 V7.3 / VIA P4M266A 映泰U8668Pro /VIA P4M266 映泰U8668Grand /VIA P4M266A 映泰U8668-D V7.1 /VIA P4M266A 映泰U8569V1.2 /VIA P4X266E 技嘉8IEML-T /I845E 精英L4VXA2 /VIA P4X400 VIA P4PB400FL /VIA P4X400 VIA P4UB400-FL /VIA P4X400 INTELD845GLAD /I845GL INTELD845EPT2 /I845E INTEL845PE /I845PE INTEL865PESO /I865PE INTEL865PERL/PECE /I865PE INTELD845EPI/GVSR /I845E(GV) INTELD865PCD /I865P 大眾VC37 /I845GL 博登P4M2－BL /VIA P4M266 華擎(ASRock)M266A /VIA P4M266A 精英P4VMM2 V5.0A /VIA P4M266A 精英SIS648FX /SIS648FX 大眾P4M-800T /VIA PT800 映泰P4TSV /I865G 頂星TM-816A /VIA CLE266 三帝P651ML /SIS650GX 三帝PS51MLU /SIS650 大多數主板都采用該種USB與音頻接口的定義和組合方式 當使用前置音頻時將左右聲道的短接跳線帽拔掉，插入音頻線，要求音頻線有短接線路，或者是在前置模塊處，或者是在插頭處通過短路環短接。 圖3與圖11 三帝PV51M(L)V1.1 三帝PV41M(L) V1.1 同維M925(LR) V1.1 同維M927(LR) V1.1 精英P4VMM2 V1.1 華擎(ASRock)M266A 前置音頻左、右聲 道無短接跳線帽 圖九與圖十三 (圖七與圖十三) 聯想QDI全系列主板 三帝PV40M(L) 同維M921(LR) 精英P4VXMS 精英P4VXMD 精英P6STMT /SIS630ET 精英P6VXM2T / VIA 694T 圖七與圖九的USB 定義方式基本一致 圖4與圖12 大眾FR33E /VIA 8601T 【內存和CPU跳線說明】 §內存跳線 涉及到內存跳線的主板既可以支持SDRAM內存又可以支持DDR內存,當然如果主板設置自動調壓(內存工作電壓)功能，就不必更改內存跳線設置（映泰U8668Pro/Grand就是一例）。如果有人問了：這樣的主板DDR內存和SDRAM內存能不能同時使用，回答這是萬萬不能的。眾所周知，SDRAM（168線）的工作電壓是3V或3.3V，而DDR內存（184線）的工作電壓是2.5V ，若主板廠商考慮到主板的兼容性與客戶需求，就會在主板上的適當位置焊接跳線來設置內存的工作電壓。 目前，我們所使用的涉及到內存跳線設置的主板有精英P4VMM2（PCB版本除V7.3以外）、同維M925（LR）、同維M927（LR）、三帝PV41ML、三帝PV51ML。以上幾款主板都要求設置內存跳線，跳線位置下面說明。 手持主板，將主板印刷電路板正面朝向自己，I/O端口朝向左側，在主板的右邊緣有一排跳線組，標識為J2（A/B/C/D）和J3(A/B/C/D)，在DDR內存插槽和SDRAM內存插槽之間靠近插槽下部（耍┯幸桓鎏弒曄段狫P1，這些跳線就是用來設置兩種內存的工作電壓的。見下圖。  (圖十四) 當使用SDRAM內存時J2（A/B/C/D）和J3（A/B/C/D）全部設置為OFF（非短接），J1設置為ON（短接）。 當使用DDR內存時J2（A/B/C/D）和J3（A/B/C/D）全部設置為ON（短接），J1設置為OFF（非短接）。 當然不同的主板有可能這兩組跳線以不同的標識加以區分，但無論標識如何變化，只要能看明白電路板上印刷的說明，就不會出錯了。下面以精英P4VMM2主板為例，印刷說明如下： ┏━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃J2 J3 ┃ ┃ JP1 ┃DRAM VCC ┃ ┣━━━━━━━┫DRAM VIT┣━━ ╋ ━━━━━━┫ ┃ABCD ABCD ┣━━━━━┫ ON ┃ 3V ┃ ┣━━━━━━━┫ ┣━━ ╋ ━━━━━━┫ ┃ALL ON ┃DDR1,2 ┃ OFF ┃ 2.5V ┃ ┣━━━━━━━╋━━━━━┗━━━━━━━━━━┛ ┃ALL OFF ┃DIMM1,2 ┃ ┗━━━━━━━┻━━━━━┛ §CPU跳線 目前我們所使用的主板涉及到CPU跳線的有三帝P266MLU（VIA P4M266A）和精英P4VMM2（PCB版本V7.3 VIA P4M2 66A），跳線大體位置如上圖所示，標識為JP1A1和JP1B1。設置列表如下：

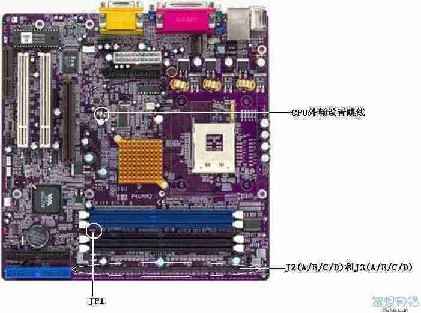

┏━━━━━━━━━━━━━━┓ ┃ JP1A1 JP1B1┃ CPU CLK ┃ ┣━━━━━━━━━━━━━━┫ ┃ 1-2 2-3 ┃ 100M FSB ┃ ┣━━━━━━━━━━━━━━┫ ┃ 2-3 1-2 ┃ 133M FSB ┃ ┗━━━━━ ━┻━ ━━━━━┛ 下面是各種P4 CPU(478針)外頻列表： Speeds Supporting Hyper-Threading Technology（超線程技術） 800 MHz system bus: 3.40E GHz, 3.40 GHz, 3.20E GHz 3.20 GHz, 3E GHz,2.80E GHz 2.80C GHz, 2.60C GHz, 2.40C GHz 533 MHz system bus: 3.06 GHz Other Available Speeds 533 MHz system bus: 2.80A GHz, 2.80 GHz, 2.66 GHz 2.53 GHz, 2.40B GHz, 2.26 GHz 400 MHz system bus: 2.60 GHz, 2.50 GHz, 2.40 GHz, 2.20 GHz, 2A GHz Intel Chipset 800 MHz system bus: Intel® 875P, 865G, 865PE，865GV 848P Chipsets 533/400 MHz system bus: Intel® 865P, 850 chipset family, 850E, 845PE, 845GE, 845GV, 845E and 845G chipsets 400 MHz system bus: Intel® 845GL and 845 chipsets VIA Chipset 800 MHz system bus: VIA PT800 533/400 MHz system bus: VIA P4M266A，VIA P4X266E， VIA P4X400 400 MHz system bus:VIA P4M266,VIA P4X266,VIA P4X266A 【IEEE1394火線說明】 到目前為止，實現IEEE1394火線接口功能的機型只有采用VIA P4PB400、VIA P4UB400主板的行星2463、行星2465、行星2663；采用大眾P4M-800T主板的彩虹7246和彩虹7243。其中行星系列采用永陽YY-5601機箱，彩虹系列采用永陽YY-55EG機箱，因采用的機箱火線擴展線定義不同、主板前置火線接口定義也不同，造成該兩系列機型前置IEEE1394接口擴展線插接方法完全不一樣。下面詳細介紹一下兩系列機型前置火線接口的插接方法。 §行星2463、行星2465、行星2663 行星2463和行星2465，若采用VIA原裝P4PB/P4UB主板，則火線接口功能均能實現，只是有前置和后置之分，前置火線接口采用機箱自帶的模塊，而后置火線接口為主板附帶的擴展接口，由于主板附帶的擴展線火線插頭已經做到一個模塊上，利于插接，不再詳細介紹。下面是前置火線接口的插接方法： YY-5601機箱將前置火線擴展線分散定義，共7根信號線，分別標記為：TPA（藍色）、TPA*（橙色）、 TPB（綠色）、TPB*（紅色）、VG（黑色）、VP（白色）、Sheld/GND（黑色），其中彩色線為數據輸入輸出線，分兩組TPA和TPB，白色為電源，黑色為接地。 VIA原裝P4PB/P4UB 400主板的前置火線接口如下圖所示：  插接前置火線時按下圖方法接線：  §彩虹7243、彩虹7246 YY-55EG機箱前置火線擴展線匯集到一個模塊上，但線序的定義與大眾P4M-800T沖突，無法直接插到主板上，須對擴展線進行改造才能實現前置火線接口功能。 下圖為機箱的火線擴展線接口：  下圖為大眾P4M-800T主板前置IEEE1394火線接口定義圖：  從上面的兩圖對比發現，機箱火線擴展線接口無法直接插到主板的插針上，已堵死的第10孔正好與主板的第10針（GND）沖突，若實現前置火線接口功能，需要按下圖要求進行跳線設置：  經過上圖的跳線設置后即可實現彩虹7243和彩虹7246機型的前置IEEE1394火線接口功能！ |
